صمام الفراشة البلاستيكي هو صمام فراشة مصنوع بشكل رئيسي من مواد بلاستيكية. إنه يستخدم بشكل أساسي للتحكم في تنظيم التشغيل والإيقاف أو التدفق للسوائل في خطوط الأنابيب (مثل الماء والأحماض والقلويات والسوائل المسببة للتآكل وما إلى ذلك). هيكلها الأساسي عبارة عن قرص صمام على شكل قرص (لوحة فراشة) ، والذي يمكن فتحه وإغلاقه بتدوير 90 درجة. إنه يتميز بخصائص الهيكل المدمج، الوزن الخفيف، أداء الختم الجيد والمقاومة القوية للتآكل.
الميزات الرئيسية
1. مقاومة قوية للتآكل
المواد البلاستيكية شائعة الاستخدام مثل PPH، UPVC، PVDF، CPVC، وما إلى ذلك تتمتع بمقاومة ممتازة للتآكل بسبب الوسائط الحمضية والقلوية والملحية، وهي مناسبة للصناعات الكيميائية وحماية البيئة والأدوية وغيرها من الصناعات.
2. خفيفة الوزن وسهلة التركيب
بالمقارنة مع الصمامات المعدنية، فإن صمامات الفراشة البلاستيكية أخف وزنًا، وسهلة التعامل والتركيب، ومناسبة بشكل خاص للحالات التي تكون فيها المساحة محدودة أو تتطلب صيانة متكررة.
3. أداء الختم الجيد
اعتماد ختم مرن (مثل المطاط، مطاط الإيثيلين البروبيلين الخافت EPDM، مطاط الفلور FKM، إلخ) أو هيكل الختم الصلب المعدني، الختم موثوق به ويمكن أن يحقق تسربًا صفرًا.
4. مقاومة تدفق صغيرة وعزم دوران صغير للفتح والإغلاق
تم تصميم قرص الصمام ليكون انسيابيًا، مع مقاومة منخفضة للسوائل، وفتح وإغلاق سريع، وتشغيل موفر للعمالة. إنها مناسبة بشكل خاص لأنظمة خطوط الأنابيب ذات القطر الكبير.
5. عمر خدمة طويل
في بيئة متوسطة مناسبة، يمكن أن يصل عمر صمام الفراشة البلاستيكي إلى أكثر من 10 سنوات، وتكون تكلفة الصيانة منخفضة.
6. حماية البيئة وخالية من التلوث
المادة البلاستيكية نفسها لا تصدأ، ولا تترسب المواد الضارة، وتلبي معايير تطبيق المواد الغذائية والصيدلانية.
التركيب الهيكلي
1. جسم الصمام: جسم صمام بلاستيكي متكامل أو منقسم، وعادة ما يكون أسطوانيًا.
2. لوحة الفراشة: قرص صمام دائري، مثبت على المحور المركزي لجسم الصمام، يدور لضبط الفتح.
3. ساق الصمام: قم بتوصيل المقبض أو المحرك لنقل عزم الدوران.
4. حلقة الختم: تقع بين جسم الصمام ولوحة الفراشة لضمان الختم.

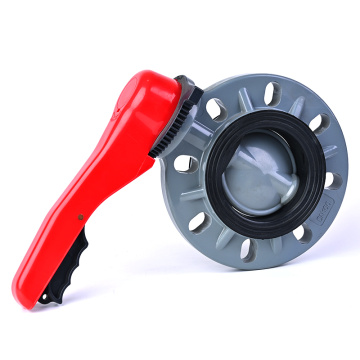

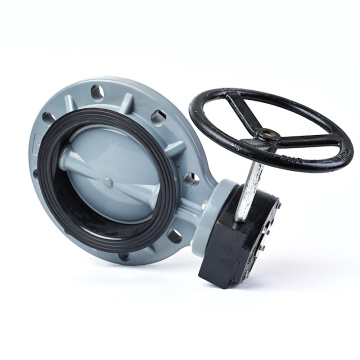

5. وضع القيادة: يدوي (مقبض)، هوائي، كهربائي، ناقل الحركة، إلخ.
4. مجالات التطبيق النموذجية
نظام معالجة مياه الصنبور والصرف الصحي
الصناعة الكيميائية (النقل الحمضي القاعدي)
الصيدلة والهندسة الحيوية
تجهيز الأغذية والمشروبات
الري الزراعي
نظام مياه التبريد لصناعة الطاقة الكهربائية والمعادن
مراقبة السوائل في المختبر
اقتراحات الاختيار
1. اختيار المواد المناسبة وفقاً لخصائص الوسط (مثل PVDF للوسط شديد التآكل)؛
2. تحديد درجة حرارة العمل ونطاق الضغط لتجنب الاستخدام خارج الحد؛
3. يفضل استخدام صمامات الفراشة البلاستيكية مع وصلات الفلنجة لتسهيل التركيب والتفكيك.

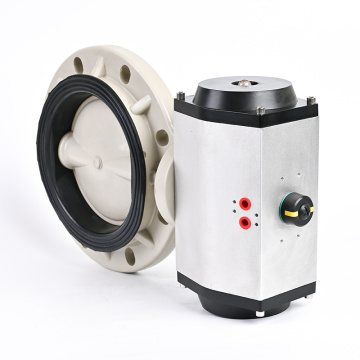

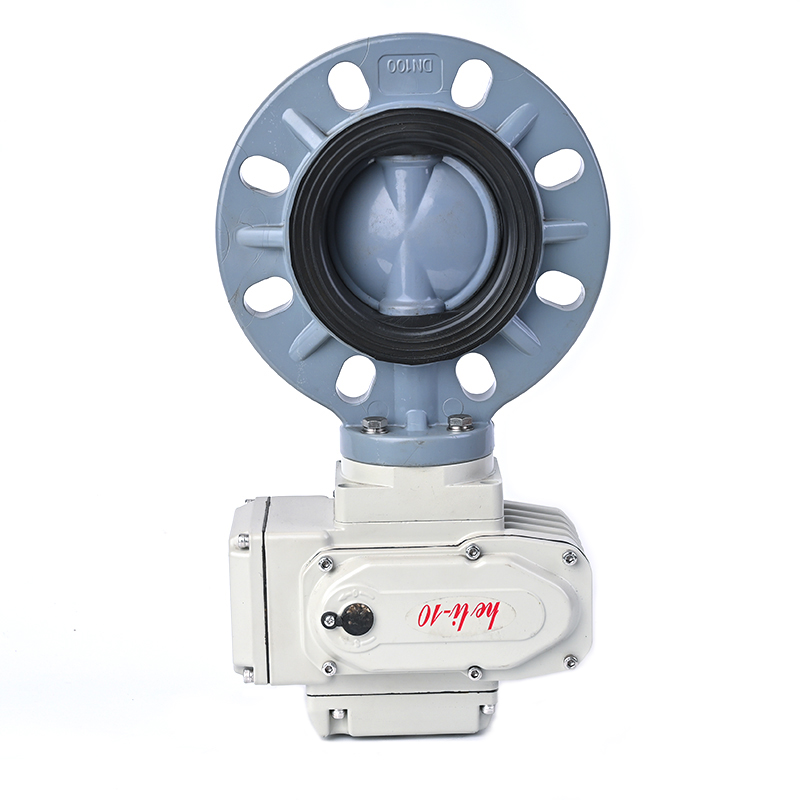

4. بالنسبة للأنظمة التي تتطلب التحكم عن بعد، يمكن اختيار المحركات الهوائية أو الكهربائية؛
5. لاحظ أن القطر الاسمي (DN) للصمام يطابق خط الأنابيب.
ملخص:
بفضل مقاومته الممتازة للتآكل، وتصميمه خفيف الوزن واقتصاده، أصبح صمام الفراشة البلاستيكي عنصرًا لا غنى عنه ومهمًا في التحكم في السوائل الصناعية الحديثة، خاصة في الصناعة الكيميائية وحماية البيئة والأدوية وغيرها من المجالات ذات متطلبات المواد العالية.
