صمام الحجاب الحاجز البلاستيكي هو نوع من الصمامات التي تحقق التحكم في تشغيل وإيقاف السوائل من خلال الحجاب الحاجز المرن. ميزاته الهيكلية الأساسية هي: قناة السائل معزولة تمامًا عن آلية تشغيل الصمام، ويتم فصل جسم الصمام عن غطاء الصمام بواسطة غشاء مرن، وذلك لتحقيق تأثير الختم دون تسرب أو تلوث.
المكونات الهيكلية الرئيسية
1. جسم الصمام
عادة بواسطة UPVC، FRPP، CPVC، PPH، PVDF.
الجزء الداخلي أملس لسهولة التنظيف ومناسب للتعامل مع الوسائط المسببة للتآكل أو عالية النقاء.
2. الحجاب الحاجز
مصنوعة من مواد مرنة مثل المطاط، فيتون (FKM)، EPDM، تفلون (PTFE).
يعمل كختم، حيث يعزل السائل عن الجذع والمحرك.
3. ساق الصمام وآلية النقل (المحرك)
يرتبط ساق الصمام بالحجاب الحاجز، ويتحرك لأعلى ولأسفل لدفع الحجاب الحاجز للفتح أو الإغلاق.
متوفر بمحرك يدوي (عجلة يدوية) أو هوائي أو كهربائي أو هيدروليكي.
4. مقعد الصمام
يقع داخل جسم الصمام ويتعاون مع الحجاب الحاجز لتشكيل سطح مانع للتسرب لضمان إحكامه وتسربه عند إغلاقه.
عطوف

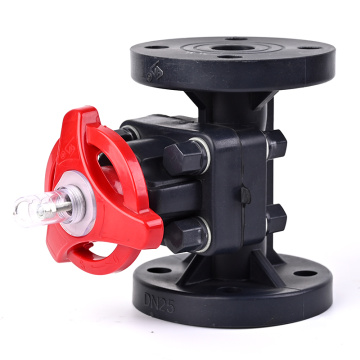

نزيف ما بعد الولادة صمام الحجاب الحاجز، صمام الحجاب الحاجز UPVC ، صمام الحجاب الحاجز CPVC ، صمام الحجاب الحاجز PVDF ، صمام الحجاب الحاجز FRPP ، صمام الحجاب الحاجز الهوائي
مبدأ العمل
عندما يتم فتح الصمام، يتحرك ساق الصمام إلى الأسفل، ويسحب الحجاب الحاجز إلى الانحناء إلى الأسفل، بحيث تكون قناة التدفق سلسة ويمر الوسط بحرية.
عندما يتم إغلاق الصمام، يتحرك ساق الصمام للأعلى، ويكون الحجاب الحاجز قريبًا من مقعد الصمام، مما يؤدي إلى قطع مسار التدفق وتحقيق الختم.
نظرًا لعدم وجود اتصال معدني بين الحجاب الحاجز وجسم الصمام، وعدم وجود صندوق حشو، فهو يتمتع بمقاومة جيدة للختم والتآكل.
الميزات الرئيسية
1. لا يوجد تسرب: لا يوجد احتكاك ميكانيكي بين الحجاب الحاجز وجسم الصمام، ولا يوجد خطر تسرب التعبئة.
2. لديها مقاومة قوية للتآكل: يمكن أن تكون مادة الحجاب الحاجز مقاومة للأحماض والقلويات والمذيبات وغيرها من الوسائط
3. يتمتع بخصائص تنظيف ذاتي جيدة: قناة تدفق سلسة، ليس من السهل تراكم الأوساخ، مناسب للصناعة الصحية
مجالات التطبيق المشتركة
1. الصناعة الكيميائية
تعامل مع الوسائط المسببة للتآكل مثل الأحماض القوية والقلويات القوية والمذيبات العضوية.
2. الصيدلة والهندسة الحيوية
متوافق مع GMP ويستخدم في عمليات الإنتاج الأنظف.
3. صناعة الأغذية والمشروبات
ضمان معقمة وخالية من التلوث وسهلة التنظيف (CIP/SIP).
4. معالجة المياه وحماية البيئة
للحمأة، ومياه الصرف الصحي، وأنظمة الجرعات، وما إلى ذلك.
5. تصنيع أشباه الموصلات
توصيل وسائط عالية النقاء لتجنب التلوث المعدني.
تصنيف النوع
1. حسب وضع القيادة:
صمام الحجاب الحاجز اليدوي (نوع عقارب)
صمام غشائي هوائي (شائع الاستخدام، سريع الفتح والإغلاق)
2. حسب الشكل الهيكلي:
النوع المباشر: قناة التدفق المستقيم، فقدان الضغط الصغير، مناسب للتدفق الكبير.
نوع الزاوية: قناة التدفق 90 درجة، مما يوفر المساحة وغالباً ما يستخدم عند ثني الأنبوب.
نوع السد: يتدلى الحجاب الحاجز ليشكل هدارًا، والذي يغلق بشكل أفضل ولكنه يتمتع بمقاومة أكبر قليلاً.
نوع التجويف الكامل: قطر قناة التدفق يتوافق مع الأنبوب، مما يقلل من المقاومة.
3. وفقا لمواد الحجاب الحاجز:
مطاط الفلور (FKM): مقاوم لدرجات الحرارة العالية، ومقاوم للتآكل الكيميائي
EPDM: مقاومة للماء والقلويات، منخفضة التكلفة
PTFE: مقاومة كيميائية ممتازة للبيئات عالية النقاء
تعد الصمامات الغشائية من أنواع الصمامات الآمنة والموثوقة والنظيفة، ومناسبة بشكل خاص للسيناريوهات الصناعية ذات المتطلبات العالية للضيق والنظافة ومقاومة التآكل.
