الدفع نوع:L/C,T/T,D/P,D/A
إنكوترم:FOB,CFR,CIF
أدني كمية الطلب:1
نقل:Ocean,Land,Air
$0.1-1 /
علامة تجارية: HY أو تصنيع المعدات الأصلية
Material: PVC
Contraction Percentage: 1.0%~2.5%
قوة الشد: （30 ~ 40） MPA
Pressure: SCH80
علامة تجارية: HY or Oem
خدمة الضمان: 3 سنوات
مكان المنشأ: الصين
Temperature: -15 to 55 Degree Celsius
نقل: Ocean,Land,Air
الدفع نوع: L/C,T/T,D/P,D/A
إنكوترم: FOB,CFR,CIF

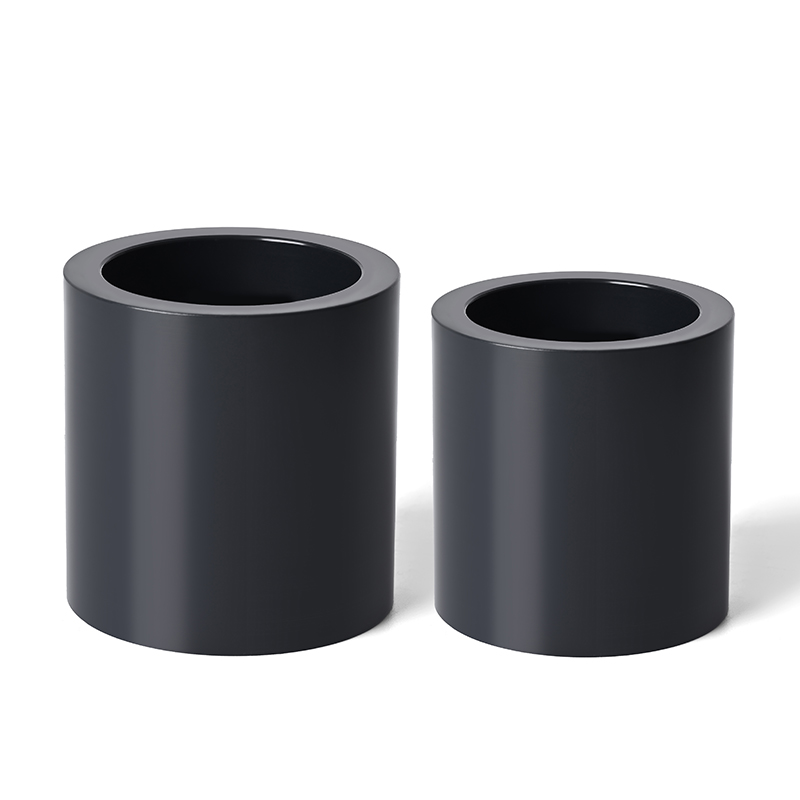

تعتبر وصلات التوصيل 80 PVC، وموصل 1/2 PVC، ووصلات PVC مقاس 2 بوصة من المكونات الأساسية في أنظمة السباكة والأنابيب. تم تصميم وصلة 80 PVC لوصلات المفاصل غير الملحومة، وهي تناسب الأنابيب بقطر 80 مم، مما يضمن اتصالًا آمنًا مانعًا للتسرب. يوفر موصل PVC مقاس 1/2 بوصة رابطًا موثوقًا به للخطوط ذات القطر الأصغر، وهو مثالي للتطبيقات السكنية أو التطبيقات الخفيفة. وفي الوقت نفسه، فإن وصلة PVC مقاس 2 بوصة تستوعب الأنابيب الأكبر حجمًا، والتي تُستخدم عادةً في أنظمة الصرف والري. توفر هذه الوصلات معًا تعدد الاستخدامات والمتانة وسهولة التركيب، مما يجعلها لا غنى عنها في كل من مشاريع DIY والتركيبات الاحترافية. مصنوعة من مادة PVC عالية الجودة، وهي مقاومة للتآكل وتتحمل ظروف الضغط المختلفة، مما يضمن الأداء والموثوقية على المدى الطويل.
| HuiYa PVC fittings series | ||
| DIN | ANSI | JIS |
| PVC PN10 | PVC SCH40 | |
| PVC PN16 | PVC SCH80 | |
| Key Word: | PVC Coupling Socket SCH80 | |||
| Connect Type: | Cement-Glue-Socket | |||
| Brand: | HUIYA or OEM | |||
| Material: | PVC(PVC-U) | |||
| Specifications: | Size(dimensions): | 1/2",3/4",1,1-1/4",1-1/2",2",2-1/2",3",4",5",6",8",10",12",14"（inch） | ||
| Color: | Grey | |||
| Standard: | ASTM D2467, Schedule80（SCH80）, Schedule40（SCH40） | |||
| Working pressure: | SCH80/SCH40 | |||
| Working temperature: | -15 to 55 Degree Celsius | |||
| Production Process: | Mold Injected | |||
| Packing: | Cartons | |||
| Advantage: | 1.100% virgin PVC material | |||
| 2.Environmentally friendly material, 100% no lead, zinc and other metals, water quality unaffected,harmless to the body | ||||
| 3.Strictly produced according to ISO standard | ||||
| 4.Long lifetime | ||||
| 5.The pressure resistance reaches 1.6 MPa, Good chemicals and drugs resistance | ||||
| Application: | Connected with PVC-U pipes for portable water supply，also can be used for corrosive medium transportation in chemical industry and other fields | |||
| HS Code: | 391740 | |||
| Certificate: | SGS | |||
| Brief Introduction: | HuiYa Plastic Co., Ltd is a professional supplier of UPVC-CPVC-PE-PPR Pipes, pipe fittings, valves,Upvc Pipe Fittings And Valves,Pph Pipe Fittings And Valves. Plastic piping systems such as pipes, fittings and valves is widely used in water supply, chemical industry, water treatment, environmental protection, pharmaceutical area etc. | |||
| We insist in the principal of Quality First, Clients First". Your satisfaction is our eternal pursuit. With high-class raw material, strict quality control in both the workshop and laboratory with various professional testing equipment, HuiYa Plastic ensures that every single product meets the corresponding inspection standard. | ||||
تم تصميم وصلة التوصيل ذات 80 مقبس UPVC الخاصة بنا للبيئات الصناعية ذات الضغط العالي حيث تكون المتانة غير قابلة للتفاوض. بالمقارنة مع الخيارات القياسية، فإن تصنيف الضغط UPVC Sch 80 vs Sch 40 يسلط الضوء على ميزة كبيرة: تتميز تركيبات Sch 80 بجدران أكثر سمكًا، مما يسمح لها بالتعامل مع مستويات PSI أعلى بكثير والضغوط الميكانيكية الأكثر قسوة. وهذا يجعلها المعيار الذهبي لأنظمة الأنابيب الثقيلة.
| SCH80 UPVC coupling dimensions chart (Unit: mm) | |||||||
| Nominal | Socket Type | Structural Diameter | |||||
| SIZE | d1 (mm/inch) | d2 (mm/inch) | I (mm/inch) | D (mm/inch) | d (mm/inch) | H (mm/inch) | |
| DN15 | 1/2"UPVC coupling | 21.54 / 0.85 | 21.23 / 0.84 | 23.0 / 0.91 | 29.2 / 1.15 | 16.0 / 0.63 | 50.0 / 1.97 |
| DN20 | 3/4"UPVC coupling | 26.87 / 1.06 | 26.57 / 1.05 | 25.5 / 1.00 | 34.9 / 1.37 | 22.0 / 0.87 | 55.8 / 2.20 |
| DN25 | 1"UPVC coupling | 33.65 / 1.32 | 33.27 / 1.31 | 28.5 / 1.12 | 43.0 / 1.69 | 30.0 / 1.18 | 62.5 / 2.46 |
| DN32 | 1-1/4"UPVC coupling | 42.42 / 1.67 | 42.04 / 1.65 | 32.5 / 1.28 | 52.3 / 2.06 | 38.0 / 1.50 | 68.8 / 2.71 |
| DN40 | 1-1/2"UPVC coupling | 48.56 / 1.91 | 48.11 / 1.90 | 35.0 / 1.38 | 58.9 / 2.32 | 43.0 / 1.70 | 76.0 / 3.00 |
| DN50 | 2"UPVC coupling | 60.63 / 2.39 | 60.17 / 2.37 | 38.5 / 1.52 | 71.9 / 2.83 | 54.0 / 2.13 | 83.4 / 3.28 |
| DN65 | 2-1/2"UPVC coupling | 73.38 / 2.89 | 72.85 / 2.87 | 45.0 / 1.77 | 87.6 / 3.45 | 67.0 / 2.64 | 97.0 / 3.82 |
| DN80 | 3"UPVC coupling | 89.31 / 3.52 | 88.70 / 3.50 | 48.0 / 1.89 | 104.8 / 4.13 | 82.0 / 3.23 | 104.2 / 4.10 |
| DN100 | 4"UPVC coupling | 114.76 / 4.52 | 114.10 / 4.50 | 57.0 / 2.24 | 132.0 / 5.20 | 106.0 / 4.17 | 125.6 / 4.95 |
| DN125 | 5”UPVC coupling | 141.81 / 5.58 | 141.00 / 5.55 | 76.0 / 3.00 | 166.5 / 6.56 | 133.0 / 5.24 | 158.3 / 6.23 |
| DN150 | 6”UPVC coupling | 168.83 / 6.65 | 168.00 / 6.61 | 76.0 / 3.00 | 190.8 / 7.51 | 158.0 / 6.22 | 159.5 / 6.28 |
| DN200 | 8"UPVC coupling | 219.84 / 8.65 | 218.70 / 8.61 | 102.0 / 4.02 | 245.3 / 9.66 | 200.0 / 7.87 | 210.5 / 8.29 |
| DN250 | 10"UPVC coupling | 273.81 / 10.78 | 272.67 / 10.74 | 128.0 / 5.04 | 307.0 / 12.09 | 262.5 / 10.33 | 266.0 / 10.47 |
| DN300 | 12"UPVC coupling | 324.61 / 12.78 | 323.47 / 12.74 | 172.0 / 6.77 | 364.0 / 14.33 | 300.0 / 11.81 | 345.0 / 13.58 |
