Jiaxing Huiya Pipeline Technology Co., Ltd
الدفع نوع:T/T,L/C,D/P,D/A,Paypal
إنكوترم:FOB,CFR,CIF
أدني كمية الطلب:100 Piece/Pieces
نقل:Ocean,Air
$0.1-1 /Piece/Pieces
علامة تجارية: HY أو تصنيع المعدات الأصلية
مكان المنشأ: الصين
مواد: بولي كلوريد الفينيل
Processing Service: Moulding
اللون: رمادي داكن
عطوف: أنابيب البلاستيك الحرارية
Hardness: Hard Tube
Pressure: 1.6Mpa
معيار: DIN
خدمة الضمان: 3 سنوات
Temperature: -15 to 55 Degree Celsius
نقل: Ocean,Air
الدفع نوع: T/T,L/C,D/P,D/A,Paypal
إنكوترم: FOB,CFR,CIF

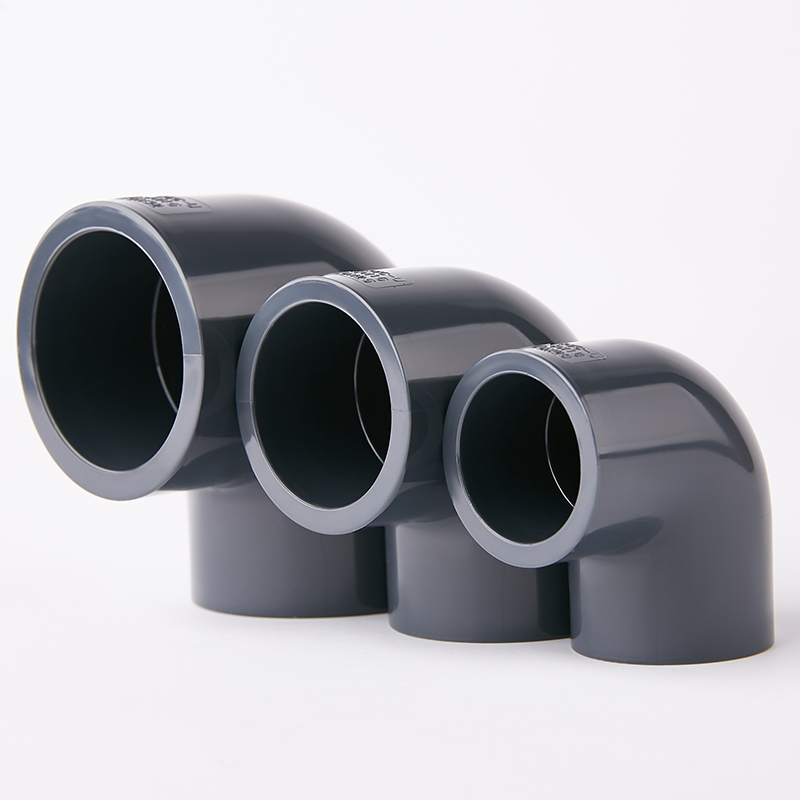

تم تصميم الكوع PN16 ذو القطر الكبير UPVC بزاوية 90 درجة لإجراء تغييرات اتجاهية سلسة في خطوط الأنابيب شديدة التحمل، مما يضمن وصلة انصهار مقبس مقاومة للتسرب بنسبة 100%. تم تصنيع هذه التركيبات الصناعية مباشرة بواسطة Huiya، وهي مصبوبة بالحقن حصريًا من الراتنج البكر بنسبة 100%. ومن خلال التخلص من الإضافات المعاد تدويرها، فإننا نضمن نقاء المواد المطلق والسلامة الهيكلية في ظل تدفق مستمر للغاية للسوائل.
باعتباره حلًا هندسيًا ممتازًا من مادة PVC-U، يوفر هذا التركيب أداءً متميزًا في مقاومة الأحماض والقلويات، مما يمنع التدهور حتى عند التعامل مع المواد الكيميائية شديدة العدوانية. على عكس بلاستيك السباكة القياسي، تم تصميم أكواع PVC الصلبة ذات الجدران الثقيلة خصيصًا لتحمل الضغط العالي PN16 من الدرجة الصناعية (16 بار) بأمان دون التعرض لخطر الانفجار أو التشوه.
متوفر بنطاق واسع من الأحجام يصل إلى DN400، وهو خيار الأنابيب الأمثل للبنية التحتية العالمية واسعة النطاق. سواء تم دمجها في مصنع معالجة كيميائية قاسية أو منشأة معالجة مياه صناعية كبيرة الحجم، فإن حلول الأنابيب من Huiya توفر الموثوقية التي لا هوادة فيها والتي يطلبها مهندسو المشتريات الدوليون.
| Key Word: | UPVC 90 Degree Elbow DIN PN16 Pipe Fitting | |||
| Connect Type: | Cement-Glue-Socket | |||
| Brand: | HUIYA or OEM | |||
| Material: | PVC(PVC-U) | |||
| Specifications: | Size(dimensions): | DN15-20-25-32-40-50-65-80-100-125-150-200-250-300-350-400 | ||
| 20-25-32-40-50-63-75-90-110-125-140-160-200-225-280-315-355-400mm | ||||
| Color: | Grey | |||
| Standard: | ISO , ISO4422, , DIN8063,GB/T 4219.2 | |||
| Working pressure: | PN16(1.6Mpa) | |||
| Working temperature: | -15 to 55 Degree Celsius | |||
| Production Process: | Mold Injected | |||
| Packing: | Cartons | |||
| Advantage: | 1.100% virgin PVC material | |||
| 2.Environmentally friendly material, 100% no lead, zinc and other metals, water quality unaffected,harmless to the body | ||||
| 3.Strictly produced according to ISO standard | ||||
| 4.Long lifetime | ||||
| 5.The pressure resistance reaches 1.6 MPa, Good chemicals and drugs resistance | ||||
| Application: |
|
|||
| HS Code: | 391740 | |||
| Certificate: | SGS,CE | |||
| PN16 PVC 90 Degree Elbow dimensions chart (Unit: mm) | |||||||
| SIZE | Inner diameter | Outer diameter | Thickness | L1(mm) | L2(mm) | Price/piece（$） | |
| d(mm) | D(mm) | (mm) | |||||
| DN15 | 20mm pvc elbow | 20.3 | 26.3 | 3 | 16.5 | 41.25 | 0.06 |
| DN20 | 25mm pvc elbow | 25.3 | 31.9 | 3.3 | 19 | 49.1 | 0.09 |
| DN25 | 32mm pvc elbow | 32.35 | 39.95 | 3.8 | 22.5 | 60.7 | 0.16 |
| DN32 | 40mm pvc elbow | 40.4 | 49.8 | 4.7 | 26.5 | 72.87 | 0.26 |
| DN40 | 50mm pvc elbow | 50.45 | 60.25 | 4.9 | 31.5 | 88 | 0.41 |
| DN50 | 63mm pvc elbow | 63.5 | 75.9 | 6.2 | 38 | 108.82 | 0.78 |
| DN65 | 75mm pvc elbow | 75.5 | 88.91 | 6.7 | 44 | 127.47 | 1.23 |
| DN80 | 90mm pvc elbow | 90.55 | 105.15 | 7.3 | 51.5 | 150.65 | 1.89 |
| DN100 | 110mm pvc elbow | 110.6 | 127.39 | 8.4 | 61.5 | 181.66 | 3.14 |
| DN125 | 140mm pvc elbow | 140.6 | 161.4 | 10.4 | 76 | 228.09 | 7.13 |
| DN150 | 160mm pvc elbow | 160.7 | 184.5 | 11.9 | 86.5 | 260.52 | 10.31 |
| DN200 | 225mm pvc elbow | 226.2 | 253.8 | 13.8 | 118.5 | 360.29 | 22.52 |
| DN250 | 280mm pvc elbow | 281.5 | 314.8 | 16.7 | 147 | 440 | 85.41 |
| DN300 | 315mm pvc elbow | 316.7 | 344.5 | 13.9 | 165 | 495 | 99.81 |
| DN350 | 355mm pvc elbow | 356.3 | 386.2 | 15 | 183.5 | 558 | 150.44 |
| DN400 | 400mm pvc elbow | 402 | 432.7 | 15.4 | 208 | 620 | 198.97 |
| Industry Type PVC 90 Deg Elbow PN16 Packing Table | ||||||
| Description | Size | Packing (Qty) | Weight (g/pcs) | Length (mm) | Width (mm) | Height (mm) |
| Elbow 90° | DN15(φ20) | 1280 | 18.64 | 480 | 360 | 360 |
| DN20(φ25) | 760 | 29.11 | 480 | 360 | 360 | |
| DN25(φ32) | 400 | 50.39 | 480 | 360 | 360 | |
| DN32(φ40) | 225 | 87.13 | 480 | 360 | 360 | |
| DN40(φ50) | 128 | 150.67 | 495 | 360 | 375 | |
| DN50(φ63) | 75 | 268.67 | 545 | 375 | 435 | |
| DN65(φ75) | 48 | 407.22 | 470 | 440 | 410 | |
| DN80(φ90) | 24 | 627.64 | 450 | 430 | 310 | |
| DN100(φ110) | 20 | 1080.00 | 505 | 505 | 365 | |
| DN125(φ140) | 12 | 2108.55 | 475 | 475 | 450 | |
| DN150(φ160) | 6 | 3085.53 | 570 | 275 | 540 | |
| DN200(φ225) | 2 | 6600 | 518 | 375 | 365 | |
