الدفع نوع:T/T,L/C,D/P,Paypal,D/A
إنكوترم:CFR,CIF,FOB
أدني كمية الطلب:1000 Piece/Pieces
نقل:Ocean,Air
$0.011-1 /Piece/Pieces
علامة تجارية: HY أو تصنيع المعدات الأصلية
Material: PVC
Water Absorption: ＜0.01%
عطوف: أنابيب البلاستيك الحرارية
قوة الشد: （30 ~ 40） MPA
اللون: رمادي داكن
Pressure: 1.6Mpa
Contraction: 1.0%~2.5%
معيار: DIN
خدمة الضمان: 3 سنوات
مكان المنشأ: الصين
Temperature: -15 to 55 Degree Celsius
نقل: Ocean,Air
الدفع نوع: T/T,L/C,D/P,Paypal,D/A
إنكوترم: CFR,CIF,FOB

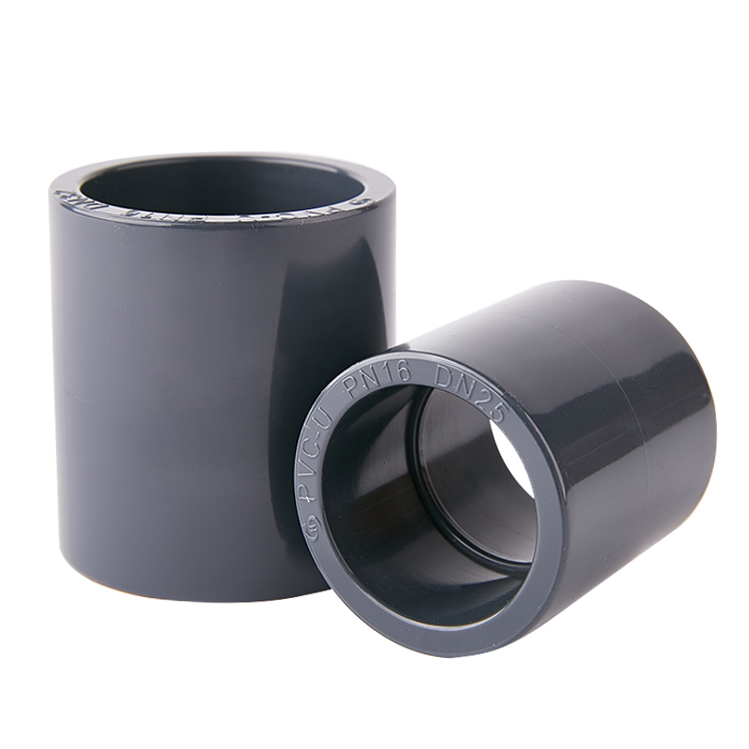

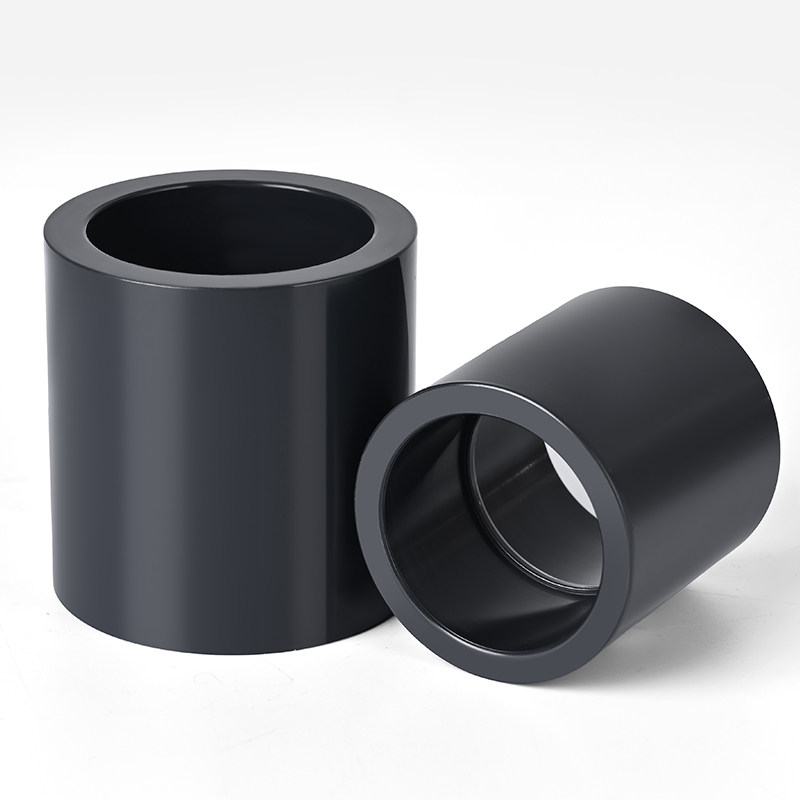

يتم إنتاج موصلات الأنابيب البلاستيكية Huiya من مواد خام PVC جديدة تمامًا، مكونة من قطعة واحدة، سميكة ومقاومة للضغط، مع مقاومة قوية للتآكل الحمضي والقلوي. يتم تطبيقها بشكل رئيسي في المجالات الكيميائية والصناعية. إن وصلة upvc هذه هي من سلسلة DIN، مع أنابيب DIN UPVC متصلة من كلا الطرفين. هذا النوع من وصلات الأنابيب البلاستيكية يمكنه تحمل ضغط يصل إلى 16 كجم ومتوفر بمواصفات تتراوح من DN15 إلى DN300. يتم إنتاج موصلات Huiya PVC بشكل صارم وفقًا لمعايير DIN وتخضع جميعها للفحص قبل مغادرة المصنع. جودة المنتج ممتازة. مرحبا بكم في الاستفسار.
| HuiYa PVC fittings series | ||
| DIN | ANSI | JIS |
| PVC PN10 | PVC SCH40 | |
| PVC PN16 | PVC SCH80 | |
| Key Word: | PVC Coupling | |||
| Connect Type: | Cement-Glue-Socket | |||
| Brand: | HUIYA or OEM | |||
| Material: | PVC(PVC-U) | |||
| Specifications: | Size(dimensions): | DN15-20-25-32-40-50-65-80-100-125-150-200-250-300-350-400 | ||
| 20-25-32-40-50-63-75-90-110-125-140-160-200-225-280-315-355-400mm | ||||
| Color: | Grey | |||
| Standard: | ISO , ISO4422, , DIN8063,GB/T 4219.2 | |||
| Working pressure: | PN16(1.6Mpa) | |||
| Working temperature: | -15 to 55 Degree Celsius | |||
| Production Process: | Mold Injected | |||
| Packing: | Cartons | |||
| Advantage: | 1.100% virgin PVC material | |||
| 2.Environmentally friendly material, 100% no lead, zinc and other metals, water quality unaffected,harmless to the body | ||||
| 3.Strictly produced according to ISO standard | ||||
| 4.Long lifetime | ||||
| 5.The pressure resistance reaches 1.6 MPa, Good chemicals and drugs resistance | ||||
| Application: | Connected with PVC-U pipes for portable water supply，also can be used for corrosive medium transportation in chemical industry and other fields | |||
| HS Code: | 391740 | |||
| Certificate: | SGS | |||
| Brief Introduction: | HuiYa Plastic Co., Ltd is a professional supplier of UPVC-CPVC-PE-PPR Pipes, pipe fittings, valves. Plastic piping systems such as pipes, fittings and valves is widely used in water supply, chemical industry, water treatment, environmental protection, pharmaceutical area etc. | |||
| We insist in the principal of Quality First, Clients First". Your satisfaction is our eternal pursuit. With high-class raw material, strict quality control in both the workshop and laboratory with various professional testing equipment, HuiYa Plastic ensures that every single product meets the corresponding inspection standard. | ||||
باعتبارنا أحد الموردين الرائدين لمقبس الضغط PVC المخصص ، نحن متخصصون في تقديم حلول الأنابيب عالية الأداء للبيئات الصناعية الأكثر تطلبًا. تم تصميم أداة التوصيل PVC PN16 الخاصة بنا بدقة لضمان اتصال آمن مانع للتسرب، والحفاظ على السلامة الهيكلية الكاملة حتى في ظل ضغط ثابت يبلغ 1.6 ميجا باسكال.

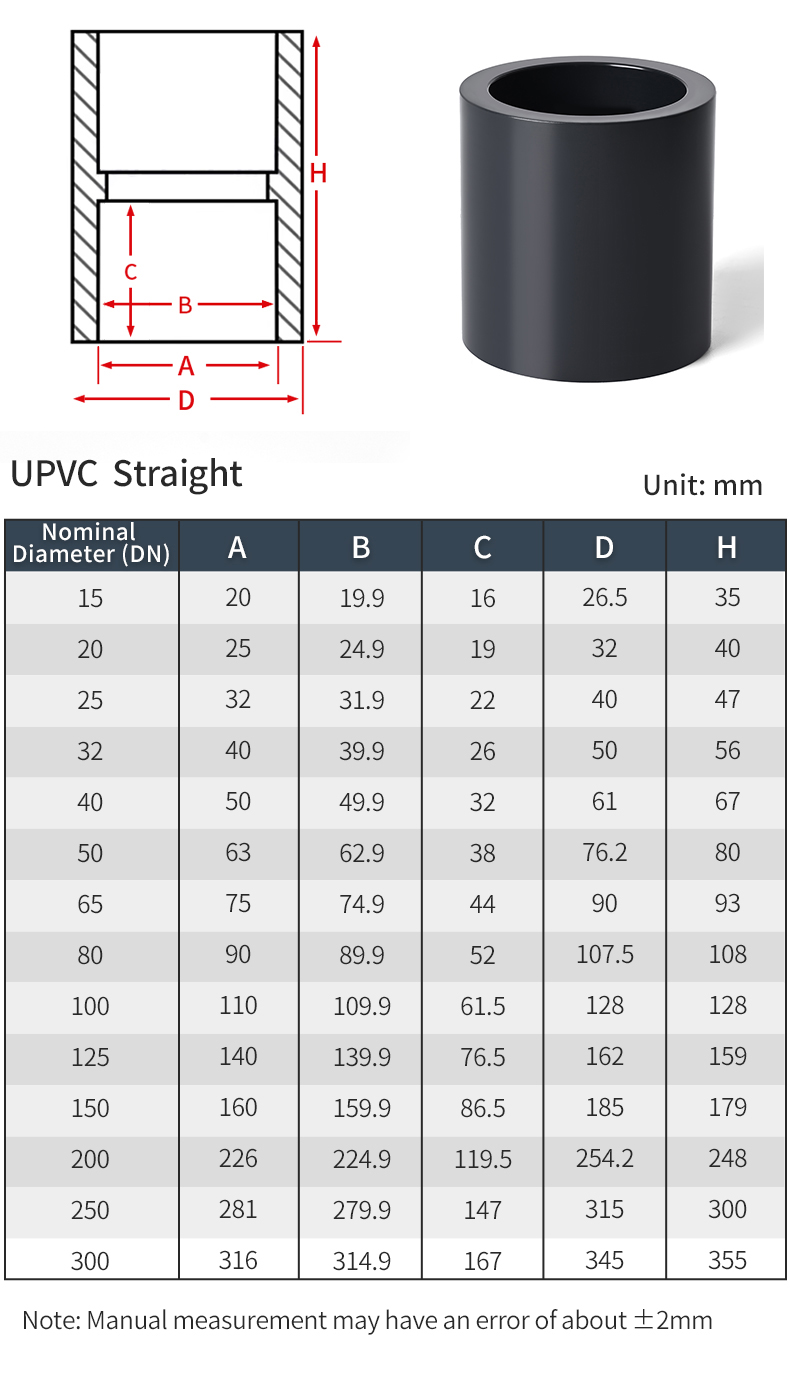

| PN16 PVC coupling dimensions chart (Unit: mm) | |||||||
| Nominal | Socket Type | Structural Diameter | |||||
| SIZE | d1 | d2 | I | D | d | L | |
| DN15 | 20mm PVC coupling | 20.3 | 20.0 | 16.0 | 27.0 | 17.0 | 37.3 |
| DN20 | 25mm PVC coupling | 25.3 | 25.0 | 19.0 | 33.0 | 23.0 | 42.0 |
| DN25 | 32mm PVC coupling | 32.3 | 32.0 | 22.0 | 40.5 | 29.0 | 49.4 |
| DN32 | 40mm PVC coupling | 40.4 | 40.0 | 26.0 | 52.0 | 37.0 | 57.0 |
| DN40 | 50mm PVC coupling | 50.4 | 50.0 | 31.0 | 61.0 | 47.0 | 68.0 |
| DN50 | 63mm PVC coupling | 63.4 | 63.0 | 38.0 | 75.0 | 60.0 | 82.0 |
| DN65 | 75mm PVC coupling | 75.5 | 75.0 | 44.0 | 89.4 | 72.0 | 95.0 |
| DN80 | 90mm PVC coupling | 90.5 | 90.0 | 51.0 | 107.3 | 87.1 | 111.2 |
| DN100 | 110mm PVC coupling | 110.5 | 110.1 | 61.0 | 131.0 | 106.1 | 133.0 |
| DN125 | 140mm PVC coupling | 140.6 | 140.1 | 76.0 | 167.2 | 133.0 | 158.0 |
| DN150 | 160mm PVC coupling | 160.6 | 160.1 | 86.0 | 185.0 | 154.0 | 179.5 |
| DN250 | 225mm PVC coupling | 225.8 | 225.1 | 118.0 | 257.0 | 218.0 | 252.0 |
| DN300 | 280mm PVC coupling | 281.5 | 280.1 | 148.5 | 323.8 | 271.0 | 308.0 |
| DN350 | 315mm PVC coupling | 317.0 | 314.9 | 167.0 | 364.0 | 304.0 | 345.0 |
| Industrial PVC COUPLING DIN PN16: Technical Data, Size Table,Price & Packing Details | |||||
| Size | Carton Size (cm) | Qty/Ctn | Weight (g/pc) | Price/Piece ($) | |
| DN15 | 20mm PVC COUPLING | 41*41*34 | 1440 | 11.65 | 0.05 |
| DN20 | 25mm PVC COUPLING | 52.5*38*37 | 1120 | 17.3 | 0.07 |
| DN25 | 32mm PVC COUPLING | 52.5*38*37 | 600 | 29.3 | 0.11 |
| DN32 | 40mm PVC COUPLING | 55*43*35 | 360 | 53.75 | 0.18 |
| DN40 | 50mm PVC COUPLING | 60*46*33 | 220 | 81.8 | 0.3 |
| DN50 | 63mm PVC COUPLING | 52.5*38*37 | 120 | 151.5 | 0.48 |
| DN65 | 75mm PVC COUPLING | 52.5*38*37 | 88 | 226.5 | 0.71 |
| DN80 | 90mm PVC COUPLING | 52.5*38*37 | 48 | 348 | 1.07 |
| DN100 | 110mm PVC COUPLING | 60*56*27 | 38 | 560 | 1.84 |
| DN125 | 140mm PVC COUPLING | 52.5*38*37 | 12 | 1118 | 3.99 |
| DN150 | 160mm PVC COUPLING | 60*56*27 | 9 | 1687 | 5.75 |
| DN200 | 225mm PVC COUPLING | 52*52*26.5 | 4 | 3324 | 12.76 |
| DN250 | 280mm PVC COUPLING | 58.5*48*36.5 | 2 | 5030 | 45.32 |
| DN300 | 315mm PVC COUPLING | 81*41*35 | 2 | 8541 | 69.72 |
