الدفع نوع:L/C,T/T,D/P,D/A
إنكوترم:CFR,FOB,CIF
أدني كمية الطلب:1 Piece/Pieces
نقل:Ocean,Air,Land
$0.1-1 /Piece/Pieces
علامة تجارية: HY أو تصنيع المعدات الأصلية
Material: PVC
عطوف: أنابيب البلاستيك الحرارية
Water Absorption: ＜0.01%
Contraction Percentage: 1.0%~2.5%
قوة الشد: （30 ~ 40） MPA
اللون: رمادي داكن
Pressure: 1.6Mpa
نموذج لا.: F1FS01
خدمة الضمان: 3 سنوات
مكان المنشأ: الصين
Temperature: -15 to 55 Degree Celsius
نقل: Ocean,Air,Land
الدفع نوع: L/C,T/T,D/P,D/A
إنكوترم: CFR,FOB,CIF

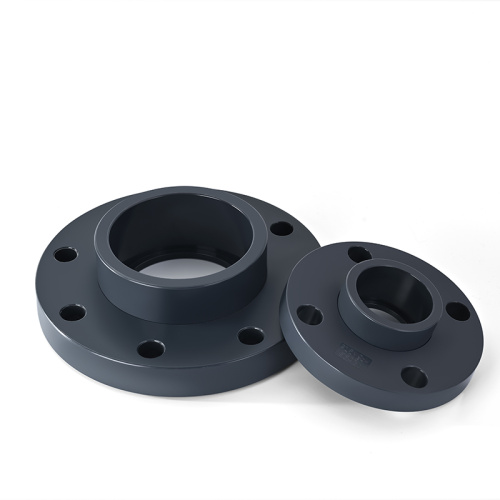

إن شفة Van Stone Flange عالية الجودة لدينا، والتي تم تحديدها أيضًا باسم Pvc Pipe Van Stone Flange وPvc Van Stone Flange، هي نوع متعدد الاستخدامات من Pvc Flange لأنظمة خطوط الأنابيب الصناعية والتجارية. ويتميز بتصميم حلقة مقسمة يُسهّل عملية التثبيت والمحاذاة، مما يوفر موانع تسرب محكمة ومانعة للتسرب حتى تحت الضغط العالي. مصنوعة من مادة PVC المقاومة للتآكل، وتتطلب الحد الأدنى من الأدوات للتجميع وهي مثالية لمعالجة المياه والري وتطبيقات نقل السوائل حيث يلزم توصيلات موثوقة من الأنابيب إلى الحافة.
| HuiYa PVC fittings series | ||
| DIN | ANSI | JIS |
| PVC PN10 | PVC SCH40 | |
| PVC PN16 | PVC SCH80 | |
| Key Word: | UPVC vanstone flange PVC pipe adaptor | |||
| Connect Type: | Cement-Glue-Socket | |||
| Brand: | HUIYA or OEM | |||
| Material: | PVC(PVC-U) | |||
| Specifications: | Size(dimensions): | DN15-20-25-32-40-50-65-80-100-125-150-200-250-300-350-400 | ||
| 20-25-32-40-50-63-75-90-110-125-140-160-200-225-280-315-355-400mm | ||||
| Color: | Grey | |||
| Standard: | ISO , ISO4422, , DIN8063,GB/T 4219.2 | |||
| Working pressure: | PN16(1.6Mpa) | |||
| Working temperature: | -15 to 55 Degree Celsius | |||
| Production Process: | Mold Injected | |||
| Packing: | Cartons | |||
| Advantage: | 1.100% virgin PVC material | |||
| 2.Environmentally friendly material, 100% no lead, zinc and other metals, water quality unaffected,harmless to the body | ||||
| 3.Strictly produced according to ISO standard | ||||
| 4.Long lifetime | ||||
| 5.The pressure resistance reaches 1.6 MPa, Good chemicals and drugs resistance | ||||
| Application: | Connected with PVC-U pipes for portable water supply，also can be used for corrosive medium transportation in chemical industry and other fields | |||
| HS Code: | 391740 | |||
| Certificate: | SGS | |||
| Brief Introduction: | HuiYa Plastic Co., Ltd is a professional supplier of UPVC-CPVC-PE-PPR Pipes, pipe fittings, valves. Plastic piping systems such as pipes, fittings and valves is widely used in water supply, chemical industry, water treatment, environmental protection, pharmaceutical area etc. | |||
| We insist in the principal of Quality First, Clients First". Your satisfaction is our eternal pursuit. With high-class raw material, strict quality control in both the workshop and laboratory with various professional testing equipment, HuiYa Plastic ensures that every single product meets the corresponding inspection standard. | ||||
باعتبارنا أحد الموردين الرئيسيين لحافة PVC المخصصة للمشاريع ، فإننا نقدم حلول اتصال عالية الأداء مصممة للبيئات الصناعية الأكثر تطلبًا. تتميز الفلنجة السائبة PVC PN16 لدينا بتصميم متعدد الاستخدامات مكون من قطعتين، مما يسمح بمحاذاة فتحة المسمار بسهولة ويقلل وقت التثبيت بشكل كبير في أنظمة الأنابيب المعقدة.
| PN16 PVC van stone flange dimensions chart (Unit: mm) | ||||||||||||
| SIZE | D | D1 | C1 | C2 | d | d1 | d2 | H | T | I | n-fe | |
| DN15 | 20mm PVC van stone flange | 95.0 | 30.6 | 60.0 | 70.0 | 15.0 | 20.3 | 20.0 | 26.0 | 14 | 22.0 | 4-15 |
| DN20 | 25mm PVC van stone flange | 105.0 | 36.0 | 70.0 | 75.0 | 20.0 | 25.3 | 25.0 | 29.5 | 15 | 23.4 | 4-15 |
| DN25 | 32mm PVC van stone flange | 125.0 | 43.8 | 80.0 | 90.0 | 25.0 | 32.3 | 32.0 | 32.2 | 16 | 28.7 | 4-15 |
| DN32 | 40mm PVC van stone flange | 140.0 | 52.6 | 90.0 | 100.0 | 32.0 | 40.4 | 40.0 | 38.5 | 16 | 32.0 | 4-19 |
| DN40 | 50mm PVC van stone flange | 150.0 | 60.7 | 99.0 | 110.0 | 43.0 | 50.4 | 50.0 | 40.5 | 18 | 35.0 | 4-19 |
| DN50 | 63mm PVC van stone flange | 165.0 | 74.8 | 120.0 | 125.0 | 55.0 | 63.4 | 63.0 | 45.0 | 20 | 38.2 | 4-19 |
| DN65 | 75mm PVC van stone flange | 185.0 | 89.6 | 140.0 | 145.0 | 65.0 | 75.5 | 75.0 | 51.0 | 24 | 45.0 | 4-19 |
| DN80 | 90mm PVC van stone flange | 200.0 | 106.5 | 150.0 | 160.0 | 80.0 | 90.5 | 90.0 | 55.0 | 26 | 48.0 | 8-19 |
| DN100 | 110mm PVC van stone flange | 228.0 | 133.0 | 175.0 | 191.0 | 100.0 | 110.5 | 110.1 | 64.0 | 29 | 57.5 | 8-19 |
| DN125 | 140mm PVC van stone flange | 254.0 | 160.1 | 210.0 | 216.0 | 125.0 | 140.6 | 140.1 | 81.5 | 28 | 66.8 | 8-22 |
| DN150 | 160mm PVC van stone flange | 284.0 | 187.1 | 240.0 | 242.0 | 154.0 | 160.6 | 160.1 | 86.7 | 32 | 76.0 | 8-23 |
| DN200 | 225mm PVC van stone flange | 343.0 | 247.1 | 295.0 | 299.0 | 200.0 | 225.8 | 225.1 | 130.0 | 35 | 117.0 | 8-23 |
| DN250 | 250mm PVC van stone flange | 406.0 | 305.0 | 355.0 | 362.0 | 240.0 | 250.8 | 250.1 | 159.0 | 42 | 131.0 | 12-25 |
| DN300 | 280mm PVC van stone flange | 406.0 | 305.0 | 355.0 | 362.0 | 250.0 | 281.5 | 280.1 | 159.0 | 42 | 144.5 | 12-25 |
| DN350 | 315mm PVC van stone flange | 483.0 | 344.6 | 410.0 | 432.0 | 307.0 | 317.0 | 315.1 | 190.0 | 52 | 172.0 | 12-25 |
| PVC van stone flange DIN Standard PN16 Packing Specifications | |||||
| Size | Carton Size (cm) | Qty/Ctn | Weight (g/pc) | Price/Piece ($) | |
| DN15 | 20mm PVC van stone flange | 46*38*27 | 210 | 89.4 | 0.33 |
| DN20 | 25mm PVC van stone flange | 46*38*27 | 120 | 121 | 0.47 |
| DN25 | 32mm PVC van stone flange | 46*38*27 | 96 | 151 | 0.6 |
| DN32 | 40mm PVC van stone flange | 46*38*27 | 84 | 247 | 1.01 |
| DN40 | 50mm PVC van stone flange | 46*38*27 | 54 | 294 | 1.21 |
| DN50 | 63mm PVC van stone flange | 41*41*34 | 54 | 353 | 1.54 |
| DN65 | 75mm PVC van stone flange | 46*38*27 | 30 | 478 | 2.18 |
| DN80 | 90mm PVC van stone flange | 41*41*34 | 20 | 553 | 2.93 |
| DN100 | 110mm PVC van stone flange | 46*38*27 | 12 | 670 | 3.69 |
| DN125 | 140mm PVC van stone flange | 60*56*27 | 15 | 812 | 5.78 |
| DN150 | 160mm PVC van stone flange | 60*46*33 | 10 | 1078 | 8.03 |
| DN200 | 225mm PVC van stone flange | 52.5*38*37 | 4 | 1360 | 13 |
